概述 SUMMARY本泵是在IH泵的基础上升级创新而成的标准化工流程泵，该泵为单级单吸悬架式结构，其性能参数和尺寸均符合GB5662（等效于ISO2858标准）。IJ型防腐蚀化工碱泵在设计上，采用了先进的水力模型，具有较高的效率，是节能型产品。在结构设计上借鉴了国际ANSI标准，加粗了轴径、缩短了悬臂，提高了运行稳定性。工作温度可达175°C，可输送悬浮物颗粒小于3mm，含固量小于5%的液体。广泛适用于碱，酸，石化，环保等行业。用途 APPLICATIONS● 制碱工业：用于纯碱和氨，联碱生产的氨盐水母液，用于氯碱生产的常温苛性碱，氯产品和氯酸盐，次氯酸盐。● 有色冶金：电解铜镍的电解液，生产钴的酸雾液，生产锌的矿浆液，生产钒的钒酸铵，生产黄金的酸性硫脲液等的输送。● 钢铁工业：电镀，酸洗，废酸处理。● 制酸工业：硝酸，硫酸，盐酸，磷酸，醋酸等。● 石油化工：石油，精炼乙醛，烷基苯的制造。● 合成纤维和塑料工业：涤纶，聚氯乙烯的生产，纺织，印染工业。● 造纸工业：纸浆蒸煮液和漂白液的输送。● 化肥工业：尿素，硝铵的生产。● 制药工业：医药和农药的生产。● 环境保护：酸雾液的输送。 型号说明 MODEL SPECIFICATION 与介质接触的部件采用材料 Material of the parts which contact medium:● 2Cr13, 0Cr18Ni9, 1Cr18Ni9, 0Cr18Ni9Ti, 1Cr18Ni9Ti, 0Cr18Ni12Mo2Ti, 40Cr, 1Cr18Ni12Mo2Ti, Ti(钛), 蒙乃尔, 00Cr17Ni12Mo2Ti, 哈氏B合金, 0Cr25Ni20, F5系列合金, 20合金钢, 0Cr25Ni6Mo3Cu2Mn2Si● 2Cr13, 0Cr18Ni9, 1Cr18Ni9, 0Cr18Ni9Ti, 1Cr18Ni9Ti, 0Cr18Ni12Mo2Ti, 40Cr, 1Cr18Ni12Mo2Ti, Ti, Monel, 00Cr17Ni12Mo2Ti, Hastelloy B-2 Alloy, 0Cr25Ni20, F5 series Alloy, 20 Alloy Steel, 0Cr25Ni6Mo3Cu2Mn2Si 型号·性能·参数 MODELS·PERFORMANCE·PARAMETERS性能参数 Performance Parameter型号 Model转速Rate of rotation (r/min)流量Flow(m3/h)扬程Lift(m)轴功率Shaft power (KW)效率Efficiency %电机功率 Motor power (KW)汽蚀余量NPSH(m)比重 R=1.00Specific gravity比重 R=1.35Specific gravity比重 R=1.84Specific gravityIJ40-25-12529006200.8240Y802-2/1.1Y90S-2/1.5Y90L-2/2.22IJ40-25-125A29005.2150.6135Y801-2/0.75Y802-2/1.1Y90S-2/1.52IJ40-25-16029006301.4833Y90L-2/2.2Y100L-2/3Y112M-2/42IJ40-25-160A29005.2261.3627Y90S-2/1.5Y90L-2/2.2Y100L-2/32IJ50-32-12514506.350.1945Y801-4/0.55Y801-4/0.55Y801-4/0.552IJ50-32-125290012.5201.3351Y90S-2/1.5Y90L-2/2.2Y100L-2/32IJ50-32-125A290011.316.21.0249Y90S-2/1.5Y90S-2/1.5Y90L-2/2.22IJ50-32-16014506.380.3440Y801-4/0.55Y801-4/0.55Y802-4/0.752IJ50-32-160290012.5322.3746Y100L-2/3Y112M-2/4Y132S1-2/5.52IJ50-32-160A290011.2261.8443Y90L-2/2.2Y100L-2/3Y112M-2/42IJ50-32-20014506.312.50.6533Y802-4/0.75Y90S-4/1.1Y90L-4/1.52IJ50-32-200290012.5504.3639Y132S1-2/5.5Y132S2-2/7.5Y160M1-2/112IJ65-50-125145012.550.3155Y801-4/0.55Y801-4/0.55Y802-4/0.752IJ65-50-125290025202.262Y100L-2/3Y112M-2/4Y132S1-2/5.52IJ65-50-125A290022.5161.8553Y90L-2/2.2Y100L-2/3Y112M-2/42IJ65-50-160145012.580.5351Y802-4/0.75Y90S-4/1.1Y90S-4/1.12IJ65-50-160290025323.8257Y112M-2/4Y132S1-2/5.5Y132S2-2/7.52IJ65-50-160A290022.5262.955Y100L-2/3Y112M-2/4Y132S1-2/5.52IJ65-40-200145012.512.50.9346Y90S-4/1.1Y90L-4/1.5Y100L1-4/2.22IJ65-40-200290025506.552Y132S2-2/7.5Y160M1-2/11Y160M2-2/152IJ80-65-12514502550.5364Y802-4/0.75Y90S-4/1.1Y90S-4/1.12IJ80-65-125290050203.969Y132S1-2/5.5Y132S1-2/5.5Y132S2-2/7.52IJ80-65-125A290046.517.33.269Y112M-2/4Y132S1-2/5.5Y132S2-2/7.52IJ80-65-16014502580.8862Y90S-4/1.1Y90L-4/1.5Y100L1-4/2.22.3IJ80-65-160290050326.567Y132S2-2/7.5Y160M1-2/11Y160M2-2/152.3IJ80-65-160A290046285.6462Y132S2-2/7.5Y160M1-2/11Y160M1-2/112.3IJ80-50-180145020100.9657Y90S-4/1.1Y90L-4/1.5Y100L1-4/2.22.5IJ80-50-180290040407.0362Y132S2-2/7.5Y160M1-2/11Y160M2-2/152.5IJ85-50-20014502512.51.4957Y100L1-4/2.2Y100L1-4/2.2Y100L2-4/32IJ85-50-2002900505010.863Y160M1-2/11Y160M2-2/15Y180M-2/222.5IJ100-80-1251450505169Y90L-4/1.5Y100L1-4/2.2Y100L2-4/32IJ100-80-1252900100207.3674Y160M1-2/11Y160M2-2/15Y160L-2/18.54.3IJ100-80-125A29009317.3673Y132S2-2/7.5Y160M1-2/11Y160M2-2/154.3IJ100-80-16014505081.5869Y100L1-4/2.2Y100L2-4/3Y112M-4/43.4IJ100-80-16029001003211.973Y160M2-2/15Y160L-2/18.5Y200L1-2/302.5IJ100-80-160A2900932810.369Y160M1-2/11Y160M2-2/15Y160L-2/18.52.5IJ100-80-20014507512.53.7568Y112M-4/4Y132S-4/5.5Y132M-4/7.56.5IJ100-80-20029001505027.9773Y200L1-2/30Y225M-2/45Y250M-2/556.5IJ100-65-180145037.5101.5765Y100L1-4/2.2Y100L1-4/2.2Y100L2-4/33.5IJ100-65-1802900754011.6870Y160M2-2/15Y160L-2/18.5Y180M-2/223.5IJ100-65-20014505012.52.568Y100L2-4/3Y112M-4/4Y132S-4/5.53.9IJ100-65-20029001005018.972Y180M-2/22Y200L1-2/30Y225M-2/453.9IJ125-80-20029001505029.272Y200L1-2/30Y225M-2/45Y250M-2/556.5IJ125-100-2501450100207.5672Y160M-4/11Y160M-4/11Y160L-4/152.3IJ125-100-25029002008058.175Y280S-2/75Y280M-2/90Y315S-2/1104.5IJ150-125-25014502002014.172Y180M-4/18.5Y180L-4/22Y200L-1/302.8IJ175-150-25014503002022.473Y200L-4/30Y225S-4/37Y225M-4/454.0IJ200-150-25014504002027.280Y200L-4/30Y225S-4/37Y250M-4/553.5结构图 STRUCTURAL REPRESENTATION

◆　概　　述 　　S型玻璃钢离心泵，介质过流部分全部采用改性酚醛玻璃钢经高温高压工艺精心制作而成，故具有耐腐蚀、强度大、尺寸稳定等优点。该泵设计选型先进，结构简单，具有运转平衡、性能可靠、高效低耗、保养维修方便之特点，其总体技术水平处于国内领先水平。 ◆　特　　点 　　S型玻璃钢离心泵以其质轻， 高强耐温，耐腐性能优良，以及科技含量高，品种规格齐全，结构简单设计合理，标准化程度高，零件通用性，互换性强，拆换检修十分方便。 ◆　用　　途 　　产品广泛用于石化、化工、医药、 染料、 印染、 制药、机械、 纺织、环保、水处理 等行业输送不含固体颗粒，不易结晶，温度不高于100°C的各种非氧化性酸(盐酸、稀硫酸、甲酸、醋酸、丁酸)等腐蚀介质必不可少的理想设备。 ◆　型号说明 <img alt="" border="0" height="163" src="http://pub2.hi2000.com/upload1/0712111434165040.jpg" width="292" /> <img alt="" border="0" height="214" src="http://pub2.hi2000.com/upload1/071109959124038.jpg" width="298" /> ◆　型号及性能参数 型号 进口直径 mm 出口直径 mm 流量m3/h 扬程m 电机功率 kw 转速r/min 效率% 吸程m 与电机联接型式 S25×25-10(D) 25 25 3.5 10 0.55 2900 46 5 直联式 S32×25-11(D) 32 25 4 11 0.75 2900 46 5 直联式 S40×32-18(D) 40 32 12 18 1. 5 2900 54.43 6 直联式 S40×32-25(D) 40 32 18 25 3 2900 55.63 6 直联式 S50×40-22(D) 50 40 18 22 2. 2 2900 51.74 6 直联式 S50×40-28(D) 50 40 25 28 4 2900 51.74 6 直联式 S65×50-28(D) 65 50 25 28 4 2900 51.74 6 直联式 S80×65-30(D) 80 65 45 30 5. 5 2900 68.8 4 直联式 S80×65-32(D) 80 65 50 32 7. 5 2900 69.9 4 直联式 S100×65-20(D) 100 80 100 20 11 2900 75 4 直联式 S100×65-32(D) 100 80 100 32 15 2900 76 4 直联式 S40×32-18 40 32 12 18 1. 5 2900 54.43 6 联接式 S40×32-25 40 32 18 25 3 2900 55.63 6 联接式 S40×32-32 40 32 10 32 3 2900 54.43 6 联接式 S50×40-22 50 40 18 22 2.2 2900 51.74 6 联接式 S50×40-28 50 40 25 28 4 2900 51.74 6 联接式 S50×40-32 50 40 13 32 4 2900 51.74 6 联接式 S65×50-28 65 50 25 28 4 2900 51.74 6 联接式 S80×65-30 80 65 45 30 5. 5 2900 68.8 4 联接式 S80×65-32 80 65 50 32 7. 5 2900 68.9 4 联接式 S100×65-20 100 80 100 20 11 2900 75 4 联接式 S100×65-32 100 80 100 32 15 2900 76 4 联接式 S100×65-40 100 80 100 40 18. 5 2900 76.2 4 联接式

◆　概　　述 　　新安江牌系列水喷射真空泵、大气喷射泵是本公司自行研制的专利产品, 采用增强聚丙烯塑料一次注塑成型。蒸汽喷射泵文丘里管为钢衬石墨。 ◆　特　　点 　　该泵可抽腐蚀性气体温度在150°C内，可与蒸汽喷射泵串联使用，真空度更高，本公司可提供立卧式成套机组。用户还可选用本公司生产的耐腐泵、止回阀、管道等系列配套产品。 ◆　优　　点 　　耐腐蚀性能强、机械强度高、表面光洁、结构简单、体积小，易损件少，在目前同类型产品中,使用寿命长、排气量大、真空度高等特点，是取代SZ型水环式泵和W型往复式真空泵的理想产品。 ◆　用　　途 　　广泛应用于化工、制药、纺织、食品、酿造、冶金、 环保等行业，主要应用真空吸收、真空过滤、真空浓缩、真空干燥、真空输送、真空除氧、真空增氧、减压分馏等工艺过程。 ◆　型号说明 <img alt="" border="0" height="116" src="http://pub2.hi2000.com/upload1/0712111440313072.jpg" width="372" /> ◆　型号及性能参数 型号 极限真空度Mpa 保证真空度 最大抽气量m3/h 配套泵型号及功率KW 卧式机组外型尺寸 长×宽×高 备注 Mpa mmHg RPP-25-20 0.0985 0.098 735 20 40FP(D)-18(1.5) 1100×600×800mm 注: 实际真空度是根据当地当时的大气压×本技术参数的保证真空度 RPP-32-40 0.0985 0.098 735 40 50FP(D)-22(2.2) 1100×700×800mm RPP-40-60 0.098 0.097 728 60 50FP(D)-25(3) 1550×1000×1150mm RPP-54-90 0.098 0.097 728 90 65FP(D)-28(4) 1750×1000×1200mm RPP-54-110 0.0985 0.0975 732 110 80FP(D)-30(5.5) 1750×1000×1200mm RPP-54-180 0.0993 0.098 735 180 80FP(D)-30(5.5) 1850×1000×1250mm RPP-54-220 0.0996 0.0984 738 220 100FP(D)-32(15) 1850×1000×1300mm RPP-65-280 0.0993 0.098 735 280 80FP(D)-32(7.5) 1950×1000×1300mm RPP-65-280A 0.0996 0.099 740 280 80FP(D)-32(7.5) 1950×1000×1350mm RPP-65-360 0.0995 0.098 735 360 100FP(D)-32(11-15) 2450×1200×1300mm RPP-80-360 0.0995 0.098 740 360 100FP(D)-32(11-15) 2450×1200×1300mm RPP-80-360A 0.0998 0.099 740 360 100FP(D)-32(11-15) 2450×1200×1350mm RPP-80-500 0.0995 0.098 735 500 100FP(D)-32(11-15) 2500×1200×1500mm RPP-80-500A 0.0996 0.099 740 500 100FP(D)-32(15) 2500×1200×1500mm 蒸汽喷射泵 0.1 0.0996 748 汽水串联与180、280、360、500配套，耗气量40Kg/h工作气压0.3Pma 注：① 表内性能为气体温度20°C，大气压力为1013.25hpa（相当于760mmHg），气体相对湿度70%，水循环供水温度为15°C时的性能； 　　② 抽气速率容差±10%； 　　③ 表内真空度数值，是指负于标准大气压的那部分压力。(1mmHg=1Torr(托)=133.3Pa（帕）0.1Mpa=750mmHg)。

◆　概　　述 　　新安江牌UHB-ZK系列泵属于单级单吸悬臂式离心泵， 过流部件采用钢衬超高分子量聚乙烯（UHMWPE）衬层厚8-20mm。该材料是目前国际上新一代的泵用耐腐耐磨工程塑料，其最突出的优点是在所有的塑料中它具有优异的耐磨性、耐冲击性（尤其是耐低温冲击），抗蠕变性（耐环境应力开裂）和极好的耐腐蚀性。 ◆　特点以及适用范围 　　该泵特点是：能适应各种不同的工况，如输送酸、碱性清液或料浆；冶炼行业各种腐蚀性矿浆；硫酸行业各种稀酸；环保行业各类污水等。该泵既耐腐蚀又耐磨损, 使用范围十分广泛。适用介质：浓度80%以下硫酸，50%以下硝酸，各种浓度的盐酸，液碱，既适用清液也适用料浆。使用温度-20°C-80°C（对特殊要求、使用改性材质，可提高到105°C）。 该泵叶轮分为开式、闭式两种，可根据介质状况任选，密封采用K型动力密封。 ◆　型号说明 <img alt="" border="0" height="180" src="http://pub2.hi2000.com/upload1/0711081422539777.jpg" width="293" /> 　　 ◆　型号及性能参数 型 号 进/出口直径 (mm) 流量 (m3/h) 扬程 (m) 电机功率 (m) 吸程 (m) 转速 (r/min) 32UHB-ZK-5-10 32×25 5 10 0.75 2.3 2900 32UHB-ZK-5-20 32×25 5 20 1.1 2.7 2900 32UHB-ZK-10-15 32×25 10 15 2.2 2.6 2900 32UHB-ZK-10-20 40×32 10 20 2.2 2.6 2900 40UHB-ZK-10-30 40×32 10 30 3 2.5 2900 40UHB-ZK-15-25 40×32 15 25 3 2.6 2900 40UHB-ZK-18-20 40×32 18 20 3 2.4 2900 40UHB-ZK-10-18 40×32 10 18 2.2 2.5 2900 50UHB-ZK-15-20 50×40 15 20 3 2.5 2900 50UHB-ZK-20-30 50×40 20 30 5.5 2.2 2900 50UHB-ZK-10-35 50×40 10 35 5.5 2 2900 65UHB-ZK-25-32 65×50 25 32 5.5 2.2 2900 65UHB-ZK-30-32 65×50 30 32 7.5 2 2900 65UHB-ZK-10-40 65×50 10 40 5.5 2 2900 65UHB-ZK-10-50 65×50 10 50 7.5 2 2900 65UHB-ZK-20-50 65×50 20 50 11 2 2900 65UHB-ZK-30-50 65×50 30 50 15 2 2900 65UHB-ZK-15-60 65×50 15 60 11 2 2900 65UHB-ZK-20-70 65×50 20 70 11-15 2 2900 65UHB-ZK-20-75 65×50 20 75 11-15 2 2900 80UHB-ZK-40-20 80×65 40 20 7.5 2.5 2900 80UHB-ZK-45-35 80×65 45 35 11 2.8 2900 80UHB-ZK-40-50 80×65 40 50 15 2.6 2900 80UHB-ZK-50-50 80×65 50 50 15-18.5 2.7 2900 100UHB-ZK-60-35 100×80 60 35 18.5 2.8 2900 100UHB-ZK-60-50 100×80 60 50 22-30 2.7 2900 100UHB-ZK-80-30 100×80 80 30 18.5-22 3.2 2900 100UHB-ZK-100-40 100×80 100 40 30-37 3.5 2900 150UHB-ZK-120-25 150×125 120 25 22-30 3.9 1450 150UHB-ZK-220-25 150×125 220 25 37-45 2.9 1450 150UHB-ZK-150-40 150×125 150 40 45 2.8 1450 100 18 15-18.5 980 150UHB-ZK-200-35 150×125 200 35 55 2.9 1450 135 16 18.5 980 150UHB-ZK-300-20 150×125 300 20 55 3.2 1450 200 10 18.5 980 200UHB-ZK-300-32 200×150 300 32 75 3.2 1450 200 15 22-30 980 200UHB-ZK-350-30 200×150 350 30 75-90 3.5 1450 240 15 30 980 200UHB-ZK-400-28 200×150 400 28 90 3.5 1450 270 13 30 980 250UHB-ZK-550-30 200×150 550 30 110-132 3.5 1450 371 14 30-37 980

◆　概　　述 　　新安江牌IJ型防腐蚀化工碱泵是在IH泵的基础上升级创新而成的标准化工流程泵，该泵为单级单吸悬架式结构，其性能参数和尺寸均符合GB5662-1985（等效于ISO2858-1975标准）。 ◆　特　　点 　　IJ型防腐蚀化工碱泵在设计上，采用了先进的水力模型，具有较高的效率，是节能型产品。在结构设计上借鉴了国际ANSI标准，加粗了轴径、缩短了悬臂，提高了运行稳定性。工作温度可达175°C, 可输送悬浮物颗粒小于3mm，含固量小于5%的液体。广泛适用于碱，酸，石化，环保等行业。 ◆　用　　途 　　· 制碱工业：用于纯碱和氨,联碱生产的氨盐水母液，用于氯碱生产的常温苛性碱，氯产品 和氯酸盐，次氯酸盐。 　　· 有色冶金：电解铜镍的电解液，生产钴的酸雾液，生产锌的矿浆液，生产钒的钒酸铵，生产黄金的酸性硫脲液等的输送。 　　· 钢铁工业：电镀，酸洗，废酸处理。 　　· 制酸工业：硝酸，硫酸，盐酸，磷酸，醋酸等。 　　· 石油化工：石油 精炼乙醛，烷基苯的制造。 　　· 合成纤维和塑料工业：涤纶，聚氯乙烯的生产，纺织，印染工业。 　　· 造纸工业：纸浆蒸煮液和漂白液的输送。 　　· 化肥工业：尿素，硝铵的生产。 　　· 制药工业：医药和农药的生产。 　　· 环境保护：酸雾液的输送。 　　· 海洋工程：海水淡化，海上采油装置，滨海电站，真空制盐等。 ◆　型号说明 <img alt="" border="0" height="151" src="http://pub2.hi2000.com/upload1/0712111105498301.jpg" width="383" /> 　　 ◆　型号及部分性能参数 型号 转速 r/min 流量 m3/h 扬程 m 轴功率 kw 效率 % 电机功率 汽蚀余量 m 比重r=1.00 比重r=1.35 比重r=1.84 IJ50-32-125 1450 6.3 5 0.19 45 Y801-4/0.55 Y801-4/0.55 Y801-4/0.55 2.0 2900 12.5 20 1.33 51 Y90S-2/1.5 Y90L-2/2.2 Y100L-2/3 IJ50-32-125A 11.3 16.2 1.02 49 Y90S-2/1.5 Y90S-2/1.5 Y90L-2/2.2 IJ50-32-160 1450 6.3 8 0.34 40 Y801-4/0.55 Y801-4/0.55 Y802-4/0.75 2.0 2900 12.5 32 2.37 46 Y100L-2/3 Y112M-2/4 Y132S1-2/5.5 IJ50-32-160A 11.2 26 1.84 43 Y90L-2/2.2 Y100L-2/3 Y112M-2/4 IJ50-32-200 1450 6.3 12.5 0.65 33 Y802-4/0.75 Y90S-4/1.1 Y90L-4/1.5 2.0 2900 12.5 50 4.36 39 Y132S1-2/5.5 Y132S2-2/7.5 Y160M1-2/11 IJ65-50-125 1450 12.5 5 0.31 55 Y801-4/0.55 Y801-4/0.55 Y802-4/0.75 2.0 2900 25 20 2.2 62 Y100L-2/3 Y112M-2/4 Y132S1-2/5.5 IJ65-50-125A 22.5 16 1.85 53 Y90L-2/2.2 Y100L-2/3 Y112M-2/4 IJ65-50-160 1450 12.5 8 0.53 51 Y802-4/0.75 Y90S-4/1.1 Y90S-4/1.1 2.0 2900 25 32 3.82 57 Y112M-2/4 Y132S1-2/5.5 Y132S2-2/7.5 IJ65-50-160A 22.5 26 2.9 55 Y100L-2/3 Y112M-2/4 Y132S1-2/7.5 IJ80-65-125 1450 25 5 0.53 64 Y802-4/0.75 Y90S-4/1.1 Y90S-4/1.1 2.0 2900 50 20 3.9 69 Y132S1-2/5.5 Y132S1-2/5.5 Y132S2-2/7.5 IJ80-65-125A 46.5 17.3 3.2 69 Y112M-2/4 Y132S1-2/5.5 Y132S2-2/7.5 IJ80-65-160 1450 25 8 0.88 62 Y90S-4/1.1 Y90L-4/1.5 Y100L1-4/2.2 2.3 2900 50 32 6.5 67 Y132S2-2/7.5 Y160M1-2/11 Y160M2-2/15 IJ80-65-160A 46 28 5.64 62 Y132S2-2/7.5 Y160M1-2/11 Y160M1-2/11 IJ100-80-125 1450 50 5 1 69 Y90L-4/1.5 Y100L1-4/2.2 Y100L2-4/3 2.0 2900 100 20 7.36 74 Y160M1-2/11 Y160M2-2/15 Y160L-2/18.5 4.3 IJ100-80-125A 93 17.3 6 73 Y132S2-2/7.5 Y160M1-2/11 Y160M2-2/15 IJ100-80-160 1450 50 8 1.58 69 Y100L1-4/2.2 Y100L2-4/3 Y112M-4/4 3.4 IJ100-80-160 2900 100 32 11.9 73 Y160M2-2/15 Y160L-2/18.5 Y200L1-2/30 2.5 IJ100-80-160A 93 28 10.3 69 Y160M1-2/11 Y160M2-2/15 Y160L-2/18.5

◆　概　　述 　　新安江牌IHF4离心泵安装尺寸和技术性能参数按GB5662(ISO2858)标准。该泵从电动机端看泵运转为顺时针方向旋转。 ◆　特　　点 　　新安江牌IHF4离心泵采用球墨铸铁作泵壳，涡室等过流部分衬F4, 叶轮是由带金属加强片连同短轴的一体化模压四氟而成，密封可靠寿命长、强度高、耐腐蚀性好等优点,能在-50°C-160°C温度范围内长期输送强腐蚀介质。机封装有冷却水装置（如介质在100°C内或不会有空转干磨的情况不需要冷却)。 ◆　用　　途 　　输送任何不含颗粒的酸、碱、盐溶液、强氧化剂、有机溶剂及其他强腐蚀介质（除高温熔融碱金属、元素氟和三氟化氯）。 ◆　型号说明 <img alt="" border="0" height="150" src="http://pub2.hi2000.com/upload1/0711081601131296.jpg" width="307" /> ◆　型号及部分性能参数 型 号 规 格 转速 n=2900r/min 转速 n=1450r/min 进口直径mm 出口直径mm 流量m3/h 扬程m 电机功率kw 效率% 汽蚀余量m 流量m3/h 扬程m 电机功率kw 效率% 汽蚀余量m IHF450-32-125 50 32 12.5 20 2.2 51 3 6.3 5 0.55 45 3 IHF450-32-160 50 32 12.5 32 4 46 3 6.3 8 0.55 40 3 IHF450-32-200 50 32 12.5 50 7.5 39 3 6.3 12.5 1.1 33 3 IHF465-50-125 65 50 25 20 3 62 3 12.5 5 0.55 55 3 IHF465-50-160 65 50 25 32 5.5 57 3.5 12.5 8 1.1 51 3.5 IHF465-40-200 65 40 25 50.8 11 51 3.5 12.5 12.5 1.5 46 3.5 IHF480-65-125 80 65 50 20 5.5 69 4 25 5 1.1 64 4 IHF480-65-160 80 65 50 33 11 62 4 25 8 1.5 62 4 IHF480-50-200 80 50 50 50.5 15 60 4 25 12.5 2.2 57 4 IHF4100-80-125 100 80 100 20 11 77 4 50 5 1.5 74 4.5 IHF4100-80-160 100 80 100 32 15 73 4 50 8 2.2 69 4.5 IHF4100-65-200 100 65 100 50 30 73 4 50 12.5 5.5 68 4.5 ◆　性能范围图　　介质为清水之性能曲线图(20℃) <img alt="" border="0" height="311" src="http://pub2.hi2000.com/upload1/0711081617398890.jpg" width="656" />

产品详细     自我厂研制成功用以大体积混凝土浇筑，通水降温专用的HDPE冷却管后，因性能超过三峡工程对该产品各项性能的技术要求，并始终能保持质量稳定。下面是众多塑料厂家与我厂进行的购买销售、来料加工等往来业务简录。     武汉长江水电工程材料有限公司购我厂该产品二十多万米，供三峡工程三七八总公司；     武汉东湖塑料包装有限公司购我厂该产品几十万米，供三峡永久船闸武警项目部；     2003年以来，我厂该产品在原来的来料加工和现金销售的基础上，扩大为可代理销售，直接供货，明显降低了使用单位的中间环节成本和保证了产品质量。     2003年以来我厂生产的HDPE冷却管使用单位简录：     三峡工程青云公司； 陕工局五峰电站     丹江大坝加高项目部 三峡工程三七八总公司；     广西来宾市桥巩电站 葛洲坝溪洛渡电站项目部     广西龙滩水电站 贵州晴隆光照电站     云南小湾电站 重庆藤子沟电站项目部     彭水电站 银盘电站     水电八局松树岭电站 广东二局惠州电站     四局向家坝电站 百色电站     武引电站 洪家渡电站     吴家渡电站 陕工局五峰水电站     葛洲坝五公司洞坪电站项目部 云南八局溪洛渡水电站     龙滩电站七局八局葛洲坝联营体 沙沱电站     七局锦屏电站 云南天花板电站     贵州石垭子电站 恩施葛州坝五公司云龙河电站     攀枝花筒子岭电站 广东水电二局乐昌峡电站     我厂是专业生产管材管件的厂家，以质量为根本是我厂的执着追求。     我厂生产的HDPE冷却管材，从未出现因质量问题退货的情况、深受使用单位和代理商的好评。

我厂生产的沼气专用PE管材、管件，连续7年成为国家农业部农村户用沼气和大中型沼气工程中标产品，质量可靠，深受好评！其中Φ20mm--Φ63mmPE管材可以做成不同规格（100米/卷 150米/卷  200米/卷……）盘管，这样可以减少焊接次数和管件的使用量 ，更方便施工，节约施工周期和人工成本。 Φ75mm--Φ315mm可根据需要做成4M、6M、9M等规格。各种规格全新料PE100管件接头厂价配套供应！DN20-90热熔承插管件，内丝，外丝，阀门等DN110- 200 热熔对接管件

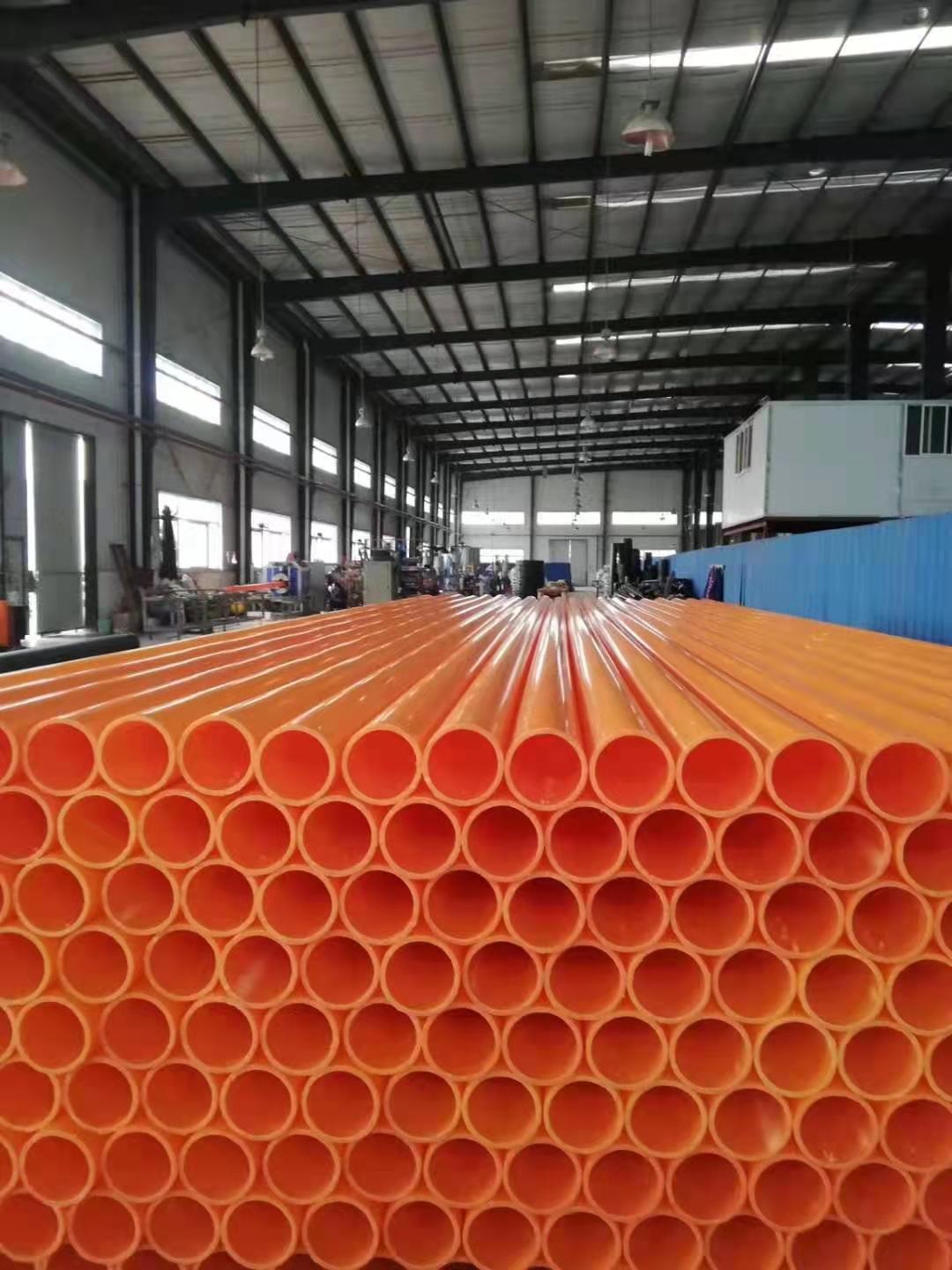

各种规格全新料MPP拖拉管供应！ DN32-315规格齐全，质量有保障！

       我厂是专业的管道生产厂家，我厂生产的HDPE实壁拖拉管，压不破，拉不断，经久耐用，其粘结性和韧性方面都比较好。         目前在整个湖北市场得到多数客商一致好评！我厂以*大的性价比，让利客户，为客户创造价值，满足客户的需求！         现在出厂价 7.50元/公斤，计算公式：（管材外径－壁厚）×壁厚×3.14×1m÷1000g＝管材米重         例如：DN160  1.0MPa 拖拉管（160mm-9.5mm）×9.5mm×3.14×1m÷1000=4.5公斤/米         4.5公斤×7.5元＝33.75元/米 <img alt="" src="https://www.31fabu.com/ueditor/php/upload/image/62007924f3962.jpg" style="width: 667px;" />​

       我厂是专业的管道生产厂家，我厂生产的HDPE实壁拖拉管，压不破，拉不断，经久耐用，其粘结性和韧性方面都比较好。         目前在整个湖北市场得到多数客商一致好评！我厂以*大的性价比，让利客户，为客户创造价值，满足客户的需求！         现在出厂价 7.50元/公斤，计算公式：（管材外径－壁厚）×壁厚×3.14×1m÷1000g＝管材米重         例如：DN160  1.0MPa 拖拉管（160mm-9.5mm）×9.5mm×3.14×1m÷1000=4.5公斤/米         4.5公斤×7.5元＝33.75元/米 <img alt="" src="https://www.31fabu.com/ueditor/php/upload/image/620079250ee40.jpg" style="width: 667px;" />​

PE穿线管特点： (1)连接可靠：聚乙烯管道系统之间采用电热熔方式连接，接头的强度高于管道本体强度。 (2)低温抗冲击性好：聚乙烯的低温脆化温度极低，可在-60—60℃温度范围内安全使用。冬季施工时，因材料抗冲击性好，不会发生管子脆裂。 (3)抗应力开裂性好：PE管材具有低的缺口敏感性、高的剪切强度和优异的抗刮痕能力，耐环境应力开裂性能也非常突出。 (4)耐化学腐蚀性好：PE管道可耐多种化学介质的腐蚀，土壤中存在的化学物质不会对管道造成任何降解作用。聚乙烯是电的绝缘体，因此不会发生腐烂、生 锈或电化学腐蚀现象；此外它也不会促进藻类、细菌或真菌生长。 (5)耐老化，使用寿命长：含有2%—2.5%的均匀分布的碳黑的聚乙烯管道能够在室外露天存放或使用50年，不会因遭受紫外线辐射而损害。 (6)耐磨性好：PE管道与钢管的耐磨性对比试验表明，PE管道的耐磨性为钢管的4倍。在泥浆输送领域，同钢管相比，PE管道具有更好的耐磨性，这意味着 PE管道具有更长的使用寿命和更好的经济性。 (7)可挠性好： PE管道的柔性使得它容易弯曲，工程上可通过改变管道走向的方式绕过障碍物，在许多场合，管道的柔性能够减少管件用量并降低安装费用 。 (8)水流阻力小：PE管道具有光滑的内表面，其曼宁系数为0.009。光滑的表现和非粘附特性保证PE管道具有较传统管材更高的输送能力，同时也降低了管路 的压力损失和输水能耗。 (9)搬运方便：PE管道比混凝土管道、镀锌管和钢管更轻，它容易搬运和安装，更低的人力和设备需求，意味着工程的安装费用的大大降低。 (10)多种全新的施工方式：PE管道具有多种施工技术，除了可以采用传统的开挖方式进行施工外，还可以采用多种全新的非开挖技术如顶管、定向钻孔、衬 管、裂管等方式进行施工，这对于一些不允许开挖的场所，是*一的选择，因此PE管道应用领域更为广泛
